技術參數

HC-SD序列切割機主要技術指標

1．切割速度：1-15000mm/min

2．移動精度：±0.1mm。

3．工作電源：交流輸入380V，5000-8000W

4．自動調高行程：臺式：150-230

機器特點與功能

設 備 描 述

（一） 設備使用的SH-2012AH數控切割系統簡介

    1)        采用32位高性能CPU和超大規�？删幊唐骷﨔PGA，運用實時多任務控制技術和硬件插補技術，工作時高穩定性。

    2)        整機工藝結構合理，配合全光耦隔離控制，超強的等離子抗干擾能力。

    3)        256M超大的加工文件存儲空間，滿足各種復雜程序的運行與加工，輕松處理大程序的運行。

    4)        采用ARM7處理器技術，程序運行速度和界面刷新速度更快。

    5)        等離子起弧檢測、初始定位、拐角信號控制功能。

    6)        圖形庫功能。

    7)        幫助功能，對于初級用戶使用更加簡單。

    8)        圖形處理功能，對加工的圖形進行排料、旋轉和X、Y鏡像功能。

    9)        更換割槍槍嘴、位移穿孔、移動零件功能。

    10)     文件名稱可以顯示中文名稱，方便用戶直觀的辨別出存儲的文件內容。

    11)     斷點恢復功能，加工過程中斷電保護。

    12)     軌跡可以連續回退至原點。

    13)     延時、預熱、穿孔功能。

    14)     圖形顯示，實時軌跡移動顯示。

    15)     可將數控系統內的加工文件拷貝到U盤中。

    16)     用戶可以用U盤下載更新最新應用程序進行更新升級。

    17)     軌跡輸入采用U盤傳輸CAD進行套料后的加工文件和現場手動編寫G代碼兩種方式。

    18)     USB、RS232串口通訊控制，U盤直接讀取文件功能，便捷的現場操作。

    19)     步進電機采用高細分驅動器，精度高、運行平穩。

    20)     升降任意調節。

    21)     內設信號檢測功能，幫助用戶快速解決機器故障。

    22)     可同時控制3臺步進/伺服電機，可雙軸同步或根據實際需要從新開發第三軸功能。

    23)     7寸彩色顯示屏，人性化操作界面，全中文菜單，簡單易用。

（二） 設備機械部分

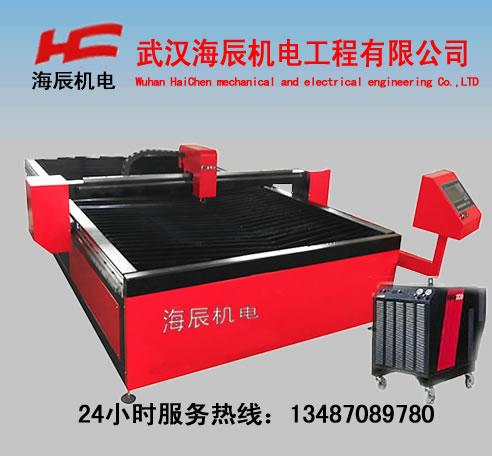

    武漢海辰系列數控等離子切割機是一種將電腦控制、精密機械傳動、等離子切割三者技術相結合的高效率，高精度，高可靠性的熱切割設備。數控的主要特點是能按圖紙要求加工，以電腦編程方式替代以前繁瑣而又低效率的人工計算。能準確切割出各種形狀復雜的板材（可由直線，圓弧，非圓弧曲線的組合）。它適用于廣告、汽車、船舶、鈑金加工、通風設備及工程和其他各種機電產品外殼加工及板材生產等制造行業做高精度鋼板熱切割的新型自動化設備。

    該機由機架組件、橫梁組件、縱向?qū)к�、整機管路電氣裝置、控制柜等部件組成，采用雙邊驅動的龍門臺式結構。

1、 橫梁組件

    采用方管結構，具有剛性好，精度高，自重輕，慣性小的特點，有效的防止了結構變形。橫梁前側裝方型直線導軌，后側裝圓柱形直線導軌，上端面裝齒條，整個驅動結構成三角形結構，保證了切割機的平穩運行。精度高，且經久耐用，清潔美觀。橫向主動移動裝置采用德國技術減速裝置，經輸出齒輪與齒條相嚙合作橫向移動。

2、   機架部件

    厚壁方管整體焊接，人工時效床體，堅固不變形，剛性好。裝導軌面和裝齒條面鋪設鋁型材，保證裝配面平整光潔。

3、   縱向?qū)к?/P>

    縱向?qū)к売蓛筛鶎к�，齒條等組成。縱向?qū)к壊捎脠A柱形直線導軌（可選配方型直線導軌）。機械縱向操作時沿此導軌運行，兩節導軌側面裝縱向齒條，由龍門結構上的輸出齒輪與之相嚙合，實現主機的縱向雙邊驅動。

4、   電氣控制部分

    數控等離子切割機的電氣部分，由數控、電氣、步進三個子系統組成�？刂葡到y(tǒng)采用國內知名品牌。系統采用模塊化結構，布線簡捷、合理、規范、維修方便，由于大量采用規模集成電路，具有體積小，性能穩定等優點。控制電路用線采用專業屏蔽線，有效屏蔽干擾，操作穩定可靠。

5、   割炬組

    割槍夾具裝配在方型直線導軌上，保證上下運行平穩可靠和割縫的垂直度。升降裝置采用升降弧壓調高升降裝置



（三） 設備軟件部分

    武漢海辰數控等離子切割機采用國際流行、行業領先的全自動數控切割套料軟件StarCAM.。用于任意形狀零件的繪圖、編程、套料、校驗和數控切割。通過StarCAM可以提高鋼材套料率，有效節省鋼材； 提高編程、套料和切割工作效率，有效提高切割生產效率。StarCAM繪圖模塊，StarNEST套料模塊，StarPATH編程模塊和StarPLOT校驗模塊，主要功能涵蓋了CAD畫圖、DXF/DWG優化處理、交互式套料、自動編程，以及切割模擬校驗和成本計算，有效提高數控切割效率，節省鋼材，節省耗材，特別是等離子割嘴和電極。

(a) 軟件主要功能

    1、StarCAM繪圖模塊――專門為數控切割而開發，可以簡便快速地繪制適合套料編程和切割的零件圖形

    ● AutoCAD優化功能：DXF/DWG文件讀入，進行CAD清除壓縮, 清除多余實體和重疊實體，壓縮擬合大量小線段實體，優化DXF/DWG文件．主要作用是彌補國產數控系統功能的不足，解決重復切割，切圓不圓，切割不閉合，切割機抖動等質量問題，主要用于熟練使用AutoCAD軟件畫圖的用戶

    ● DXF/DWG圖形提取打散和排序功能：用于AutoCAD軟件與FastCAM軟件的自動高效連接，批量導入DXF/DWG零件圖，對熟練使用AutoCAD軟件畫圖的用戶非常有用

    ● 切割工藝批處理功能：割縫自動補償功能，圓角自動過渡功能，外尖角外圓角編程功能

    ● 高效切割功能：專門為等離子和激光切割開發的任意橋接連割功能，為共邊連割開發的矩陣與連割套料功能

    ● 簡單便捷的CAD畫圖功能：主要用于不會AutoCAD畫圖的用戶和希望學習掌握更簡單快捷畫圖方法的用戶

    2、StarNEST套料模塊――專業的優化套料引擎，具有自動、手動、矩陣、自動排緊，以及自動手動交互式套料等多種優化套料方式和方法

    ● 多種格式文件套料，包括DXF/DWG/CAM/NC 文件

    ● 單一或批量讀入或?qū)�入文��，進行快速自動套料

    ● 設置零件按行排、列排和矩陣方式自動套料

    ● 剩余板材的編輯和管理，以及對剩余板材或是不規則板材進行套料

    ● 單板和多板自動連續套料

    ● 手動交互式套料，零件可任意移動、旋轉、翻轉

    3、StarPATH自動編程模塊――專業的切割編程軟件，可自動、手動設置和編輯切割路徑及切割工藝

    ● 支持火焰、等離子、激光、水刀切割，支持噴粉劃線，支持分層多層切割工藝

    ● 常規編程設置：切割加工方式、引入引出線設置、起割點設置、排料選項等

    ● 切割工藝設置：墊縫切割補償、預留封口、預穿孔、中心穿孔、割縫補償?shù)?/P>

    4、StarPLOT校驗模塊――模擬實際切割過程，對圖形和尺寸進行校驗，以及切割成本統計計算

    ●切割軌跡顯示，模擬實際切割過程

    ●自動定位功能，指定程序行校驗和修改

    ●為套料圖提供中英文打印模板

    ●自動計算切割長度、時間、套料利用率等成本

    ●檢查校驗NC切割程序的切割尺寸

    ●NC文件轉換功能，NC→CAM/DXF/DWG



（b） 軟件產品特點　

    1．操作簡便，提供完善的培訓課程、培訓演示和速成教材。

    2．功能齊全，涵蓋畫圖、套料、編程、切割校驗全過程。

    3．套料功能完善，從手動、自動、矩陣、自動排緊，到手動自動交互式套料，充分結合人的套料經驗和計算機的運算速度。

    4．全自動共邊套料切割，提高套料利用率，節省鋼材。

    5．余料套料管理，有效節省和重復利用剩余鋼板。

    6．橋接與連續切割，提高切割效率，有效避免或減少預熱和穿孔，節省耗材，特別是能非常有限的減少等離子割嘴和電極的耗損。

    7．同時支持多臺不同品牌控制器的切割機。

    8．全面支持Windows98/2000/NT/XP／VISTA操作系統。

    9.支持多語言環境：多種不同文字的語言軟件平臺，中文、英文、德文、西班牙語等十種語言文字。
